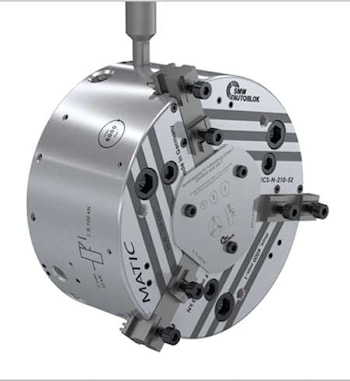

Трехкулачковый патрон с электроприводом для цифровой фабрики

KNCS-matic, это новейшая зажимная система в семействе механизированных патронов KNCS от SMW Autoblok.

Система позволяет осуществлять быструю автоматическую смену кулачков с помощью обычного промышленного робота. Этот робот раздвигает базовые кулачки с помощью разъединительного штифта, заменяет их, а затем фиксирует следующие кулачки с помощью штифта. Взаимодействие с промышленными роботами позволяет KNCS-matic сокращать время настройки, обеспечивая надежное зажимание заготовки с самоцентрированием и точностью повторения.

Операторы могут экономично работать с растущим разнообразием компонентов, не идя на компромиссы в отношении точности и качества продукции.

Трехкулачковый зажимной патрон KNCS-matic выпускается шести размеров, при этом обеспечивается общее усилие зажимания от 100 до 250 килоньютонов в зависимости от размера.

Патрон может использоваться для широкого спектра операций обработки, поскольку его кулачки можно перемещать или поворачивать, а каждый кулачок можно перемещать в диапазоне от 7 до 10 миллиметров.

Кроме того, KNCS-matic имеет типичный для серии KNCS большой проходной диаметр, который может составлять от 52 до 165 миллиметров.

Благодаря скорости вращения, которой может соответствовать частота от 1700 до 6000 оборотов в минуту, KNCS-matic обеспечивает высокую скорость обработки при неизменно высокой точности.

Уплотнение Proofline от SMW Autoblok делает патрон неприхотливым в обслуживании.

Его можно индивидуально адаптировать к соответствующим требованиям обработки с помощью широкого ассортимента таких принадлежностей, как различные кулачки, осевой упор и промывка водой.

SMW Autoblok поддерживает обработку заготовок на пути к цифровому заводу с помощью автоматизированных зажимных устройств.

Совместно с SMW-Electronics компания может оснастить процесс полностью автоматизированной системой быстрой смены кулачков.

Затем кулачки KNCS-matic можно заменить мехатронным захватом MX-S из линейки продукции MOTIACT.

Такая система индуктивной связи, как F100, обеспечивает бесконтактную передачу энергии и сигналов между манипулятором робота и захватом, реализуя его вращение на 360 градусов в обоих направлениях для легкой смены кулачков.
