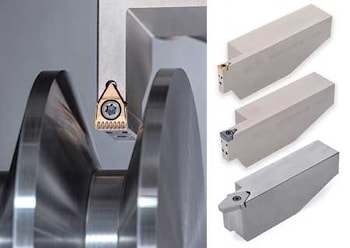

Улучшенный зажим пластин для тяжелых операций проточки канавок
25.09.2024

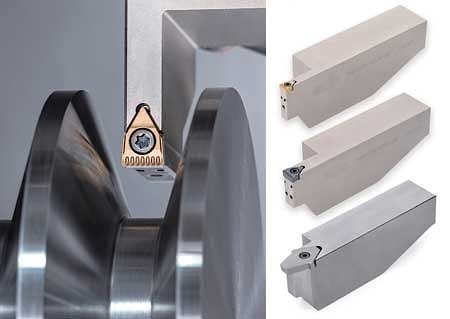

Последняя инновация компании Tungaloy в линейке режущих пластин и держателей инструментов для обработки канавок TungHeavyGroove включает усовершенствованную конструкцию зажима, разработанную пластины для максимальной жесткости фиксации инструмента. Линейка сменных режущих инструментов для обработки канавок TungHeavyGroove разработана для эффективной обработки тяжелых канавок и канавок широкого профиля и включает режущие пластины шириной 10, 15, 20 и 25 миллиметров. Новые держатели инструментов SHER-CHP обладают убедительными характеристиками, повышающими надежность инструмента. Имея прочную конструкцию, держатель инструмента поддерживает пластину под режущей кромкой, в отличие от обычных держателей инструмента, которые не обеспечивают поддержки непосредственно под режущей кромкой. Это обеспечивает пластине дополнительную надежность при выдерживании больших нагрузок резания во время обработки.
Держатели инструментов от Tungaloy имеют усиленную конструкцию, которая может показаться нетрадиционной, но обеспечивает несколько контактных поверхностей.
Такая конструкция обеспечивает максимальный контакт с револьверной головкой станка или резцедержателем, что в свою очередь обеспечивает более высокую устойчивость и жесткость по сравнению с обычными держателями инструмента.
Как правило, при обработке канавок, особенно глубоких, поток стружки препятствует попаданию охлаждающей жидкости на режущую кромку.
В новых держателях инструментов TungHeavyGroove используется фронтальная система подачи смазочно-охлаждающей жидкости. Последняя поступает под высоким давлением снизу к боковой поверхности режущей кромки.
Эта инновационная конструкция улучшает эвакуацию стружки и продлевает срок службы режущего инструмента.
Кроме того, жесткое крепление «ласточкин хвост» выдерживает большие нагрузки резания во время агрессивной обработки широких и профильных канавок, обеспечивая при этом безопасность процесса.
Всего представлено десять новых пластин, включая две геометрии.
Пластины HGM для обработки канавок оснащены запрессованным стружкоотражателем и выпускаются из универсального сплава AH8015 или T9215, оптимизированного для высокоскоростной обработки стали.
Пластины HBL доступны в виде заготовок, что позволяет пользователям адаптировать их под индивидуальные формы канавок с глубиной резания до 6,6 миллиметра. Изготавливаются эти пластины из твердого сплава марки TH10 без покрытия.
