Увеличение функциональности пятиосевого вертикального обрабатывающего центра

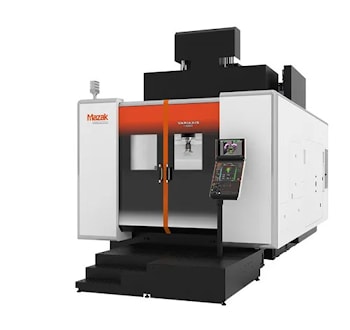

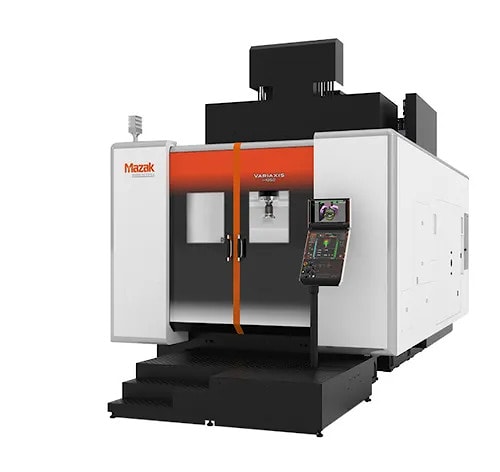

На мероприятии DISCOVER 2023 компания MAZAK продемонстрировала возможности нового поколения своего вертикального обрабатывающего центра Variaxis i-800 NEO, в том числе новое мощное числовое программное управление, которое позволяет пятикоординатному станку сократить время цикла обработки, увеличить производительность деталей и расширить возможности автоматизации. Главным среди усовершенствований является числовое программное управление Mazatrol SmoothAi, которое включает в себя конфигурацию плавной обработки, делающую возможной оптимизацию процесса с операторским управлением в реальном времени для ряда параметров резания. Искусственный интеллект Thermal Shield станка поддерживает стабильную точность обработки благодаря интеллектуальной компенсации теплового смещения, а Smooth Project Manager Gateway синхронизирует данные обработки во всем цехе и управляет данными инструмента, приспособлениями, системой координат, параметрами и 3D-моделями заготовок для выполнения программ обработки.

Действуя совместно с внешним программным обеспечением автоматизированной металлообработки, Smooth Project Manager Gateway обеспечивает доступ к внутренним данным станка.

Это позволяет программисту запрашивать станок и загружать модели станка, текущую конфигурацию инструмента, данные смещения, пределы хода и многие другие параметры конфигурации.

Программисты могут использовать эту информацию для повышения точности программ станка и настройки программ в соответствии с ограничениями и возможностями реального станка.

Искусственный интеллект Mazatrol SmoothAi CNC обеспечивает очень реалистичное моделирование программ с актуальной информацией о настройке в режиме реального времени, что дает даже менее опытным операторам уверенность в выполнении очень сложных программ обработки заготовок.

Конфигурацию инструментов Variaxis i-800 NEO можно изменить и обновить на рабочей станции и отправить обратно на станок, чтобы операторы могли выполнить настройку более точно, чем когда-либо прежде.

Станок Variaxis i-800 NEO демонстрирует перемещение по осям X, Y и Z со скоростью 48 метров в минуту, что значительно сокращает время цикла. Ход по осям X, Y и Z составляет 750, 890 и 600 миллиметров соответственно, что позволяет обрабатывать заготовки большего размера.

Максимальный вес заготовки составляет 1000 килограммов для одностоловой версии Variaxis i-800 NEO и до 700 килограммов для агрегата с устройством смены двух паллет. Инструментами длиной до 415 миллиметров снаряжаются магазины емкостью 30, 40, 80 и 120 инструментов.

Новый сервопривод сокращает время ожидания инструмента на 58 процентов, а время смены инструмента составляет 4,3 секунды. Все это вместе взятое еще больше сокращает время простоя.

Для дополнительной гибкости варианты автоматизации включают устройство смены двух поддонов, а также компактную систему складирования нескольких поддонов Mazak Multi-Pallet Pool и модульную систему Mazak PalleTech.

Для поддержки гидравлического и пневматического крепления станок имеет девять портов в конфигурации с одним столом, четыре порта внутри и восемь снаружи станка для смены двух поддонов.
