Станок для лазерного резания труб


Станок для лазерного резания труб

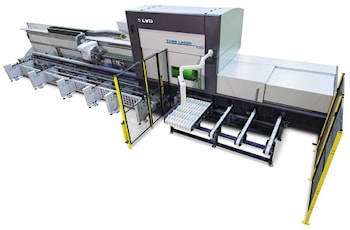

Компания LVD представила агрегат TL 8525 в своей линейке станков для лазерного резания труб. Труборезный лазер нового поколения оснащен рядом высокопроизводительных функций, позволяющих оптимизировать резание труб для сложных областей применения. Имея большую длину подачи, составляющую 8500 миллиметров, станок TL 8525 позволяет обрабатывать круглые или квадратные трубы диаметром или стороной до 250 миллиметров. В числе стандартных функций станка режущая головка с осью трехмерного сорокапятиградусного наклона для снятия фаски, шестипозиционный фронтальный погрузчик и широкий диапазон режущих головок по оси X до 1190 миллиметров для максимального использования материала. На высокопроизводительном станке TL 8525 можно обрабатывать трубы длиной 8500 миллиметров и диаметром до 250 миллиметров. Четырехсотмиллиметровая ось Z позволяет резать профили большего размера. Сварная стальная конструкция обеспечивает высокую жесткость и динамику.

Предварительно смонтированный патрон и люнет облегчают быструю и легкую установку и запуск станка. Размеры TL 8525 компактны по сравнению с другими моделями TL. Помимо всего прочего конструкция этого станка предусматривает возможность доступа со всех сторон. Поскольку загрузка и выгрузка осуществляется с одной стороны, станок может быть размещен в небольшом пространстве или у стены.

Многокоординатная режущая головка обеспечивает высокоточное резание фасок круглых, квадратных, прямоугольных и нестандартных труб. Можно резать швеллеры, можно резать сложные профили. Такая головка может использоваться для выполнения подготовительных резов под сварку толстостенных труб.

Шестипозиционный фронтальный погрузчик представляет собой полуавтоматическое загрузочное устройство, обеспечивающее высокую гибкость при загрузке материала. Система может быть загружена различными типами труб разного размера. Может быть остановлена во время обработки с целью добавления новой трубы.

В отличие от системы подачи пакетов, нет необходимости ждать, чтобы повторно связать пакет в загрузчике, удалить пакет со станка, а затем перезагрузить новый пакет. Гибкость загрузки материала позволяет эффективно справляться с потребностями как мелкосерийного, так и длительного производства.

Диапазон режущих головок по 1190-миллиметровой оси X позволяет обрабатывать трубы большей длины, в том числе за люнетом, для минимизации отходов. Перечень других ключевых особенностей включает программируемый стол в зоне разгрузки.

Стол с сервоуправлением имеет функцию наклона для плавного высвобождения деталей и интегрирован в трехметровый эвакуационный конвейер. В конвейере предусмотрен ряд отсеков для того, чтобы надежно разделять и удерживать детали, даже круглые или более длинные, во время их движения по конвейеру.

Станок TL 8525 отличается высокой степенью автоматизации с автоматической загрузкой трубы, автоматическим центрированием трубы и автоматической настройкой и регулировкой патрона и люнета. Встроенная в патрон мощная система удаления дыма автоматически удаляет примерно 4000 кубометров дыма из зоны резания за час.

TL 8525 оснащен источником волоконно-лазерного излучения IPG мощностью 2 киловатта, что дает лазеру возможность резать широкий спектр черных и цветных металлов.




Ещё из раздела устройства для лазерной резки металла

    По сравнению с обычными методами металлообработки бесконтактный лазерный процесс минимизирует время обработки, устраняя время настройки, а также уменьшает затраты, связанные с износом инструмента. Благодаря превосходному дизайну и гибкости ...

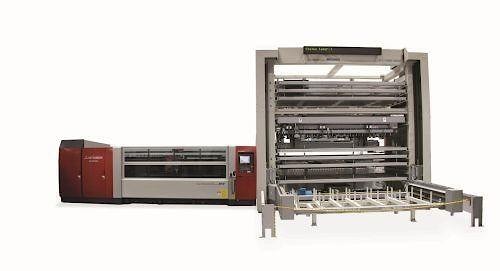

      Лазер Muratec LS 3015 GC является новейшим предложением Murata Machinery в технологии волоконных лазеров. Данный волоконный лазер создан для того, чтобы обеспечить рынок экономичной прецизионной лазерной техникой, поддерживая при этом ...
