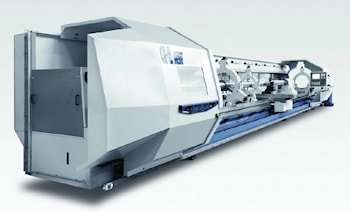

Токарные станки с массивными станинами

Компания Toolmex Lathes анонсировала следующее поколение средних токарных станков TUR европейского производства, представленное моделями TUR1150MN, TUR1350MN и TUR1550MN. Все они имеют более прочную станину с передним путем V-образного сечения. Расширен и диапазон токарных диаметров, 113-153 сантиметра над станиной и 128-165 сантиметров в зоне зазора. Расстояние между центрами от 1,95 до 24,8 метра, грузоподъемность 12-25 тонн. Мощность главного привода от 50 до 100 лошадиных сил. Диаметр отверстия шпинделя 13-63 сантиметра. В двух-четырехосевых конфигурациях можно выбрать управление FANUC или Siemens. Цельная литая станина представляет собой улучшенную конструкцию с очень широкими направляющими. Массивный передний V-образный путь способствует большей устойчивости и точности, а пониженная станина удобству загрузки и выгрузки. Ширина пути приближается к 18 сантиметрам, что позволяет ему выдерживать высокие усилия резания. Еще одной ключевой особенностью станков серии TUR-MN является реечный привод с двойной зубчатой передачей перемещения по оси Z с линейной шкалой обратной связи. На этот раз удалось обойтись без шаровинтовой передачи.

Эта конструкция привода по оси Z устраняет типичные проблемы провисания и биения длинной шаровинтовой передачи, а также позволяет использовать более длинные станины и развивать более высокую скорость ускоренного хода с меньшим люфтом и износом по сравнению с шариковым винтом.

Улучшен доступ оператора к рабочей зоне и инструментам. Теперь возможны более быстрая настройка и более простая загрузка и выгрузка. Опционально, в серии TUR-4SMN, предлагается вариант с цельной четырехсторонней станиной для токарной обработки посредством стабилизации.

Более широкий передний V-образный ход уменьшает биения и позволяет выдерживать более жесткие допуски при сверлении и токарной обработке. Встроенный передний транспортер для удаления стружки расположен идеально с точки зрения оптимизации сбора и удаления стружки.
