Ускорение Fadal

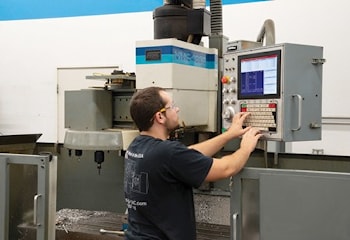

Не так давно компания Calmotion выпустила новую систему числового программного управления 527F, который президент компании Уолтер Кэлметт характеризует как простую в установке и высокопроизводительную замену системы управления практически любой моделью станка Fadal с числовым программным управлением.

Систему 527F и устаревшую систему управления Fadal можно менять местами в течение нескольких минут, говорит Кэлметт. Несмотря на то, что внедрение новой системы управления требует установки VGA-монитора, предлагаемого компанией, новая система использует существующие проводку и кабели станка и не требует каких-либо дополнительных изменений. Это больше, чем способ быстро запустить и начать эксплуатировать изношенный или сломанный Fadal. Новой системе управления приданы расширенные функции линейного изменения скорости и времени обработки блоков, которые увеличивают производительность обработки без нарушения целостности готовых деталей. Большинство клиентов, использующих новый элемент управления, в состоянии удвоить скорость подачи, а некоторые сообщают о еще более значительных усовершенствованиях. Например, производитель пресс-форм из Лоуренсвилла, штат Джорджия, сообщает, что ему удалось увеличить скорость подачи 3/16-дюймовой концевой фрезы с 50 до 180 дюймов в минуту с экономией места, информирует компания.

Уверен, что если бы я потратил время на то, чтобы перепрограммировать станок на использование более крупного резака, я мог бы довести скорость подачи до 250 дюймов в минуту, говорит владелец компании Baitjunkys Леонард Смит. Таким образом, я сократил время цикла с четырех с половиной часов до чуть более двух, не меняя ничего, кроме скорости подачи.

Тем, кому жаль времени, необходимого для изучения нового устройства управления или для изменения сотен или даже тысяч существующих программ, компания сообщает, что пользовательский интерфейс и команды 527F имеют привычный внешний вид. Обучения оператора не требуется. Точно так же существующие унаследованные программы совместимы и не требуют изменений.

Новый орган управления более прост в использовании благодаря ряду функций настройки, с помощью которых оператор любого уровня опытности может быстро и эффективно запустить станок. В частности, система 527F имеет мощную и гибкую систему памяти для управления файлами ЧПУ. Это как раз то, от чего всегда страдали традиционные системы управления Fadal, сообщают разработчики.

Ethernet-подключение и интерфейс USB-памяти являются стандартными. Это плюс 16 гигабайтов объема памяти, отведенной для пользовательских программ, предоставляет операторам множество удобных способов загрузки и сохранения файлов. Доступны и возможности беспроводной связи с использованием коммерчески доступных сетевых маршрутизаторов, что еще больше упрощает процесс управления.

Как упоминалось ранее, все также довольно сильно ускоряется. Основанная на встроенной платформе и многопроцессорном ядре, аппаратура 527F функционирует с использованием архитектуры управления параллельной обработкой, что позволяет максимально быстро обновлять контур управления без нагрузки на операционную систему. А поскольку каждая ось управляется собственным цифровым сигнальным процессором, система 527F может работать с различными 4- и 5-осевыми приложениями без потери возможности обработки блоков.

Мы в основном начинаем там, где остановились инженеры Fadal, говорит инженер-программист компании Calmotion Гленн де Коссен. Вычислительная мощность процессора раз в 20-30 больше таковой устаревших элементов управления. У нас гораздо лучший контроль линейного изменения скорости, чего раньше практически не было. Для тех, у кого есть оборудование Fadal, которое все еще в хорошей форме, а это у большинства пользователей, это недорогой вариант, позволяющий значительно повысить производительность без каких-либо хлопот, которые типичны для модифицирования средств управления.

Уолтер Кэлметт соглашается и дополняет. Мы недавно переработали аппаратное обеспечение, чтобы все подключалось к существующей материнской плате. Нет необходимости в каком-то особенном техническом персонале. Или даже в операторах с любым другим опытом работы с электроникой. Это практически plug & play.
