Оптимизация геометрии режущих пластин

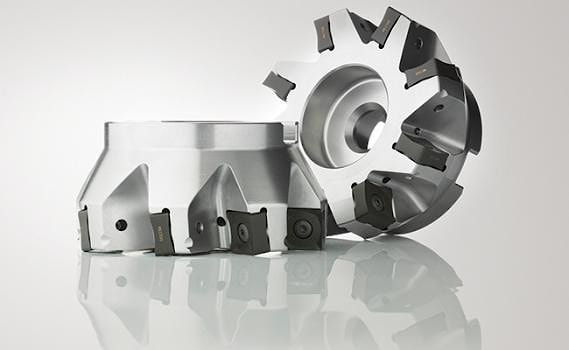

Оптимизация геометрии режущих пластин  Каждый из инструментов семейства R220.88 резаков от Seco Tools для торцевых фрез оснащается вставками, каждая из которых, в свою очередь, имеет восемь режущих кромок и оптимизированную геометрию, что обеспечивает продолжительный срок службы инструмента и способствует уменьшению усилия резания. Угол резания, равный 88 градусам, обеспечивает большую глубину резания при меньших размерах вставки по сравнению с 45-градусной геометрией режущих вставок торцевых фрез. Кроме того, описанная конструкция позволяет при необходимости располагать новый резак ближе к боковым стенкам заготовки, а также к сложным зажимным системам. Предназначенный для черновой и полуфабрикатной обработки, описываемый инструмент идеально подходит для обработки чугуна и сталей в общеобрабатывающем и автомобильном сегментах. Корпус резака изготавливается из материала Idun, коррозионностойкой нержавеющей стали, которая обеспечивает инструменту долговечность и является экологически чистой благодаря устранению процесса нанесения никеля.

Корпус режущего инструмента доступен в диапазоне диаметров от 50 до 160 миллиметров при использовании вставок 12 размера и в диапазоне диаметров от 63 до 160 миллиметров при использовании вставок 16 размера. Каждый диаметр предлагается как со стандартным, так и с малым шагом, чтобы обеспечить наилучшее соответствие конкретным потребностям данного задания.

Максимальная глубина резания, коей может достигнуть резак R220.88 12 размера, составляет 9 миллиметров, а резак 16 размера достигает впечатляющей максимальной глубины резания, равной 13 миллиметрам. Праворукие версии корпуса режущего инструмента являются стандартными, леворукие же доступны по специальному заказу, что позволяет интегрировать их в системы с двойными шпинделями, выполняющими одновременные фрезерные операции.

Резак R220.88 совместим со вставками SNMU от Seco Tools, которые крепятся винтом с центральным замком, что устраняет необходимость использования клиньев для закрепления вставки в кармане. Восемь режущих кромок на каждой из вставок, это вдвое больше режущих кромок по сравнению с четырехгранными вставками, что означает снижение затрат на оснастку.
