Измерительная система Equator

Измерительная система Equator
По информации компании Renishaw, изготавливаемая ею измерительная система Equator представляет собой радикально новую альтернативу традиционным технологиям точного измерения, заполняя на рынке ту нишу, к которой прежде никогда не обращались. С другой стороны, появление этого семейства продуктов знаменует собой начало деятельности Renishaw в области измерений.

Запатентованная Renishaw система недорога и имеет уникальные конструкцию и методику применения. С помощью Equator выполняется высокоскоростное сравнительное измерение больших партий произведенных деталей. Она разработана и испытана в условиях цеха в ходе сотрудничеств Renishaw с ведущими компаниями автомобильной, аэрокосмической и медицинской отраслей.

В результате развития компанией этого направления появились легкие, быстродействующие и обладающие высокой степенью повторяемости измерительные устройства, которые операторы могут использовать с достаточной простотой. Equator может в считанные секунды переключаться с детали на деталь. Идеально подходит для гибких производственных процессов или для оценки деталей, поступающих с нескольких станков.

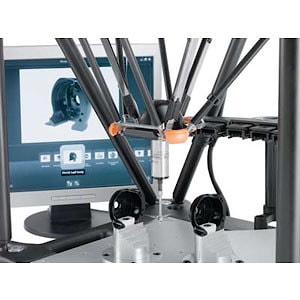

Основанный на легко масштабируемой и адаптируемой параллельно-кинематической конструкции, уникальный запатентованный принцип Equator позволяет выдерживать высокую скорость сканирования и быстрое движение от функции к функции. При этом сохраняется жесткость, что обеспечивает впечатляющую повторяемость «точка в точку», имеющую решающее значение при точных измерениях.

Установить Equator можно в считанные минуты, оператор же может переключаться с одной измеряемой детали на другую за секунды. Рeконфигурация измерительной системы с учетом изменений дизайна деталей или для измерения новой детали возможна в долю времени, необходимого для обычных пользовательских измерительных систем, с использованием стандартного отраслевого программного обеспечения DMIS.

Системы Equator доступны с двумя уровнями программного обеспечения. Подороже стоит программируемая версия для инженеров-технологов, позволяющая создавать DMIS-программы. По более низкой цене предлагается цеховая система, обеспечивающая выполнение этих программ, но не позволяющая операторам вносить изменения. Оба программных уровня включает простое в использовании интерфейсное программное обеспечение MODUS Organizer.

В программируемой версии софт MODUS Equator позволяет инженерам быстро создавать измерительные процедуры для какой-либо детали, простой или сложной, призматической или свободной конфигурации. С помощью этого софта можно легко программировать сканирующие измерения и точки касания, используя стандартный компактный сканирующий зонд Renishaw SP25. Сканирование позволяет собирать данные о тысячах точек, которые необходимо проанализировать, чтобы определить функцию для анализа подлинности формы.

Включив электронный ключ защиты программируемой системы в измерительную систему цеха, можно активизировать всю программирующую функциональность этой системы. Такое решение идеально подходит для отладчиков программ, стремящихся сохранить контроль над системой.

Инновационная измерительная технология Equator с высокой повторяемостью основана на традиционном сравнении параметров производимых деталей с эталонными. Рeмастеринг осуществляется так же быстро, как измерения производимых деталей, и сразу же компенсирует любые изменения температурных условий в цехе. Equator может быть использован на предприятиях с широкой гаммой температурных вариаций. Простая операция ремастеринга вновь обнуляет систему, которая вновь готова к повторяемым сравнениям с эталоном.

Эти образцы вовсе не должны быть дорогими спецзаказовскими изделиями, как традиционные эталоны. Измерение изготовленной детали на координатно-измерительной машине позволяет зафиксировать отклонения от электронных или вычерченных на бумаге номиналов. Результаты, полученные на любой координатно-измерительной машине с использованием любого координатно-измерительного программного обеспечения, могут быть настроены для использования непосредственно с программным обеспечением системы Equator.

Калиброванная абсолютная точность координатно-измерительной машины, которая часто располагается в комнате с контролируемой температурой для обеспечения точности, может быть расширена в пределах цеха. Так обеспечивается калибруемая прослеживаемость измерений с помощью Equator. Калибровочный файл загружается в программное обеспечение Equator. Измерения, выполненные в системе Equator, могут быть возвращены в электронные или графические номиналы.

Это делает возможным подлинное управление процессом с помощью пакетов SPC. Контроллер, входящий в состав каждой системы Equator, является мощным средством управления, обеспечивающим безопасную и надежную среду для работы программного обеспечения измерительной системы Equator.

Он схож с системами управления станками, но добавлена возможность запуска специфических для Equator приложений Windows. Предназначенный для Equator, он включает все необходимые электронные панели и программное обеспечение в одном пакете. Пользователь может создавать и выполнять DMIS-программы измерений, менять параметры и передавать данные или программы.

При работе с Equator не требуется дополнительный персональный компьютер, что снижает клиентские затраты и ликвидирует возможность несовместимости или непредсказуемой производительности, связанных с широтой вариаций архитектур персональных компьютеров. По сравнению с другими измерительными системами Equator существенно сокращает издержки на фиксацию.

С помощью крепежа, располагающего детали с точностью до 1 миллиметра измерений эталона, крепежа, который не оказывает существенного влияния на повторяемость системы, а также путем установления ориентации детали и исходных данных, касающихся собственно детали, удается избежать потребности в дорогостоящих фиксирующих приспособлениях.

Дальнейшая универсальность обеспечивается адаптируемостью стеллажа Equator, цена которого входит в цену покупки системы Equator. Эта адаптируемость позволяет атоматически осуществлять замену модулей SM25. Последние соответствуют стандартному отраслевому зонду координатно-измерительной машины SP25.

Это позволяет пользователям Equator менять конфигурации без повторного квалифицирования вновь каждый раз. В любое время в стойку может быть загружено до шести комбинаций конфигураций. Они могут быть использованы на единственной сложной детали или на нескольких деталях с различной геометрией.

Система Equator может быть интегрирована в автоматизированную камеру с использованием дополнительного интерфейса ввода-вывода для подключения к роботу, или для вывода результатов измерений. Некоторые выводные пакеты предусматривают возможность подключения к некоторым современным средствам управления станками для обновления значения смещения, для достоверного автоматизированного управления технологическими процессами.

Сергей ЗОЛОТОВ
