Твердосплавное сверло для сверления глубиной 20 x d

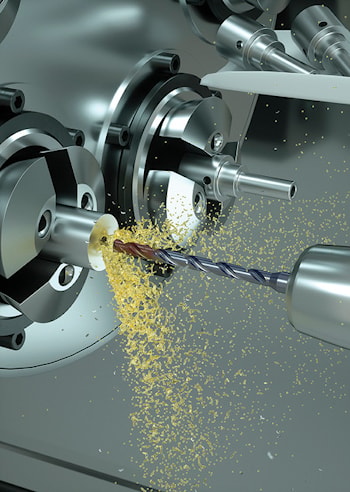

Твердосплавное сверло для сверления глубиной 20 x d  Инструмент CrazyDrill Cool SST-Inox, это твердосплавное сверло, доступное в диапазоне диаметров от 1 до 6 миллиметров, разработанное компанией Micron Tool для обработки нержавеющих сталей, жаропрочных сплавов на основе никеля и хром-кобальтовых сплавов. После внедрения в 2016 году коротких версий для сверления глубиной 6 x d и 10 x d теперь этот тип инструмента доступен также для сверления глубиной 15 x d и 20 x d. Разработчики отмечают, что им пришлось столкнуться с трудностями удаления стружки из длинных спиральных канавок. Конструкторам Mikron Tool удалось так скорректировать геометрию короткой версии этих сверл и предусмотреть такой профиль разрушения стружки в передней части инструмента, что теперь все это способствует образованию коротких и изогнутых стружек. В дополнение к этому увеличенный профиль канавки в задней ее части обеспечивает интенсивное и постоянное охлаждение и удаление стружки. Однако для сверл этих длин требовалась такая дополнительная мера, как полировка канавок. Гладкая поверхность спиральных канавок представляет значительную разницу возможностей при сверлении на глубину более 10 x d. Вместе оба фактора обеспечивают равномерное усилие при глубоком сверлении. Одного хода подачи достаточно для достижения полной глубины сверления и надежной очистки канавок от стружки. И все это при высоких скоростях подачи и вращения шпинделя.

Дополнительной составляющей, необходимой для безопасной и высокоскоростной обработки нержавеющих материалов, является эффективное охлаждение. Сверло Inox-Drill от Mikron Tool имеет спиральную конструкцию, и в него встроены охлаждающие каналы, которые подают охлаждающую жидкость прямо к его наконечнику.

Эти каналы имеют каплевидное поперечное сечение, что отличает их от обычных каналов круглого сечения. Несомненным преимуществом этих каналов является то, что они обеспечивают вчетверо большую подачу охлаждающей жидкости. С целью обеспечения такой эффективности охлаждения даже при небольшом диаметре сверла хвостовик оснащен дополнительной полостью Power Chamber.

Такая высокая эффективность охлаждения позволяет избежать перегрева и последующего скола режущих кромок и скапливания материала. По свидетельству представителей Micron Tool, разработанные сверла очень надежны, и срок службы инструмента может быть значительно увеличен, особенно при обработке жаропрочных сплавов. Это означает, что пользователь может производить ценные детали с высокой надежностью процесса.

Например, производитель паровых клапанов из нержавеющей аустенитной стали, DIN 1.4301, AISI 304, которые используются в кофемашинах, с помощью одного сверла CrazyDrill Cool SST-Inox O проделывает 2,75-миллиметровое отверстие с глубиной 15 x d за один ход подачи. Благодаря же увеличению срока службы инструмента это возможно более 100 тысяч раз подряд.

Это вдвое больше, чем было достигнуто ранее. Испытания показали, что в зависимости от материала срок службы инструмента может быть увеличен в три раза. Фактор времени представляет большой потенциал для экономии. Первые тесты показывают, что сверление отверстия глубиной 20 x d за один ход подачи с рекомендуемыми параметрами резания может занять в 10 раз меньше времени, чем обычно.

Получить хорошее качество сверления с помощью этих сверл можно, придерживаясь рекомендаций, выданных производителем. Последний же подтверждает, что все результаты достигнуты в производственных условиях.

Для глубины более 6 x d необходимо пилотное сверление, предпочтительно сверлом CrazyDrill Coolpilot, которое было разработано в качестве дополнения к CrazyDrill Cool SST-Inox. Этот инструмент согласован с глубинным сверлом по своим размерам и допускам.

Кроме того, скорость и подача должны быть выбраны в пределах рекомендуемого диапазона. При этом обеспечивается максимальное качество отверстия с точки зрения выдерживания цилиндрической формы, отклонений от оси и качества поверхности.
