Программные средства управления являются центром сетевого производства


Программные средства управления являются центром сетевого производства

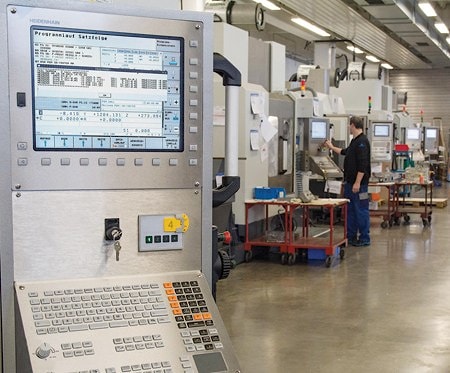

Компания HEIDENHAIN предлагает разработанную программистами этой компании систему Connected Machining, в которой все этапы работы объединены в единую сеть, от проектирования и конструирования до поставляемого компонента. Все это поступает к пользователю через коаксиальный радиочастотный разъем, он же TNC, от HEIDENHAIN. Система может иметь доступ к всей информации о заказах, циркулирующей в сети компании, обеспечивая эффективный обмен данными. Идея инженеров HEIDENHAIN заключается в том, что, поскольку заготовка обрабатывается на станке, вся соответствующая информация должна быть консолидирована в этом месте, данные же о состоянии и качестве получающейся детали должны возвращаться в производственную IT-систему. Оператор, отвечающий как за качество компонентов, так и и за соблюдение графика, должен иметь доступ ко всем этим данным. В соответствии с технологическим сценарием Connected Machining калиброванные инструменты уже находятся в магазине станка, оператор сканирует код на каждом держателе инструмента при его загрузке, поэтому TNC 640 знает, какие резаки доступны. И когда. Используя программное обеспечение диспетчера удаленных рабочих столов, можно получать прямой доступ к CAM-системе, в то время как со своей стороны программное обеспечение CAM запрашивает базу данных инструмента во время создания программы. Работая в Batch Process Manager, диспетчере пакетных процессов, оператор планирует выполнение производственного задания на станке. Программы числового программного управления и положение зажатой заготовки связаны с заказом и сортируются по списку в соответствии с приоритетом. Оператор может одновременно планировать несколько производственных заказов.

Система управления поддерживает это, сравнивая инструменты, необходимые для действия программы, с резаками, фактически доступными в станке, сообщая о любых затерявшихся инструментах. Затем оператор может, например, вывести список новых инструментов, которые необходимо подготовить для выполнения задания. Информация о предполагаемом времени обработки может использоваться для дальнейшего планирования заказа, а вместе с информацией от системы управления инструментами, и для заказа новых инструментов.

Работу оператора поддерживает новое программное обеспечение StateMonitor, фиксируя данные с подключенных компьютеров, представляя состояние станка в режиме реального времени и отправляя сообщения на компьютеры всей компании, а также на мобильные устройства. Программное обеспечение может отправить сообщение на станцию предварительной настройки инструмента, если срок службы инструмента приближается к критическому значению.

На основе сохраненных данных могут быть установлены новые инструменты, уникальный код, добавленный в держатель для однозначной идентификации, а также данные, отправленные обратно в сеть, чтобы CAM-система и программное обеспечение для виртуальной обработки могли получить к ней доступ.

Основными компонентами Connected Machining от HEIDENHAIN являются DNC-интерфейс компании, диспетчер удаленных рабочих столов и программное обеспечение StateMonitor. Интерфейс устанавливает соединение с системами планирования ресурсов предприятия и системами управления производством и связывает StateMonitor с сетью компании. А программа Remote Desktop Manager обеспечивает доступ ко всем приложениям Windows.

Кроме того, такие подпрограммы представления данных, как просмотрщики PDF-файлов и графических файлов, а также CAD-файлов в формате STEP или IGES, являются стандартными функциями элементов управления TNC от HEIDENHAIN. На контроллере установлен браузер, обеспечивающий простое подключение Ethernet к сети компании.
