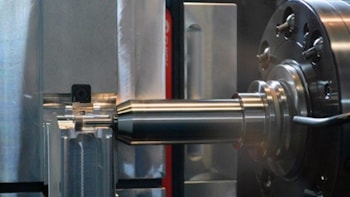

Горизонтальный обрабатывающий центр Doosan HM 6300

Горизонтальный обрабатывающий центр Doosan HM 6300  С его размахом по осям 99 на 79 на 79 сантиметров, мощными приводами и двигателем шпинделя с высоким крутящим моментом горизонтальный обрабатывающий центр Doosan HM 6300 позволяет получать детали популярных размеров из трудных для резки черных и цветных металлов, и делать это и быстро, и в соответствии со строгими допусками. Жесткость конструкции станка достаточна, чтобы выдерживать тяжелое и прерывистое резание, обеспечивая при этом высокую скорость и исключительную точность. Ребристое литье, получаемое по Meehanite-технологии, гасит вибрацию и способствует рассеиванию тепла. Сервоприводы с высоким крутящим моментом, соединенные непосредственно с шаровинтовыми передачами, исключают шестеренные передачи, тем самым устраняя зазоры и вызываемое ими торможение. Предварительное напряжение металла шаровинтовых передач осей Х и Z обеспечивает превосходную воспроизводимость позиционирования, а широко расположенные коробчатые направляющие формируют крепкие опоры по всем осям. Приводами сверхмощных конических шпинделей являются 25-сильные двигатели, генерирующие 6000 оборотов в минуту и крутящий момент 2270 ньютонметров. Ступенчатый подшипник скольжения делает возможной точную регулировку и исключает сборочные повреждения, обычные для систем гаечной фиксации.

Инструментальная система Big Plus создает контакт между торцами шпинделя и фланца инструментального суппорта, а также вдоль конуса шпинделя станка и конического хвостовика суппорта. Это обеспечивает еще большую жесткость, то есть более высокую точность, и продлевает срок службы станка. Система автоматической смены инструмента отделена от станка с целью нейтрализации вибрации или подобных факторов, которые в противном случае могут поставить под угрозу точность.

Инструменты выбираются методом фиксированной адресации, чтобы предотвратить их столкновение при использовании крупногабаритных инструментов. Двунаправленная наикратчайшая путевая процедура позволяет осуществлять смену инструмента за 2,5 секунды. Точность усиливается за счет сочетания смазочно-охлаждающих систем и рубашек охлаждения, располагаемых вдоль шаровинтовых передач. Воздушные залпы удаляют стружку во время замены паллет, а линейная система обратной связи по осям X, Y, и Z обеспечивает замкнутый контур обратной связи для максимальной точности обработки.

Центр HM 6300 оснащается поворотно-челночной системой и характеризуется высокой надежностью и обширным производственным пространством для легкой установки. Поворотный стол индексирован на 1-градусные приращения, опционально на 0,001-градусные. Поддерживает нагрузку заготовки в размере 1190 килограммов. Время смены паллеты составляет 25 секунд, а 90-градусная индексация занимает всего 3,7 секунды.

Шпиндель горизонтального обрабатывающего центра Doosan является жестким, быстрым и точным. Каждый станок может вместить до 60 инструментов. Это означает, что металлообработчик испытывает гораздо меньшую нагрузку при переходе с одной оснастки на другую. Хозяин же бизнеса сохраняет настройки рабочих мест, имея инструменты, загруженные в магазин.
