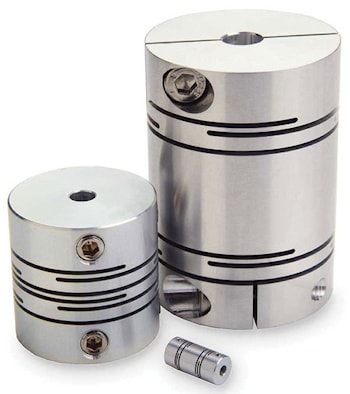

Ruland предлагает щелевые муфты для роботизированных систем. Щелевые муфты легковесны, имеют нулевой люфт и производятся с прерывистыми разрезами, что делает их идеальной отправной точкой для разработчиков робототехнических систем. Хотя они визуально похожи на многобалочные муфты Ruland, конструкция с прорезями обеспечивает более высокий крутящий момент и жесткость при кручении, а также несколько вариантов длины при одном и том же внешнем диаметре, что позволяет адаптировать характеристики муфты к системным требованиям. Щелевые муфты имеют крутящий момент, сравнимый с крутящим моментом однодисковой муфты, жесткость на кручение, аналогичную балочной муфте из нержавеющей стали, и несоосность, соответствующую алюминиевой балочной муфте. Эта комбинация характеристик позволяет использовать щелевую муфту вместо одного из этих решений, все из которых имеют такие ограничения, как невозможность компенсации параллельного смещения в однодисковой муфте.
Запатентованный рисунок прорезей с закругленными, в отличие от прямоугольных, кромками способствует уменьшению напряжений, возникающих при несоосности и крутящих нагрузках, увеличивая эффективный срок службы и обеспечивая лучшую производительность по сравнению с другими щелевыми муфтами, доступными на рынке.
Наряду с малой массой и инерцией эти характеристики делают щелевые муфты хорошим выбором для робототехнических систем. Роботизированные приложения, такие, как те, которые используются в медицине, в частности, в хирургии, на заводах и складах, часто требуют соединения без люфта с высоким крутящим моментом, жесткостью при кручении и скоростью.
Эти роботы могут постоянно запускаться, останавливаться и двигаться в обратном направлении, что требует использования быстродействующей муфты. Наряду с преимуществами в производительности щелевые муфты обладают умеренным демпфированием, что полезно в роботах, которым требуется контроль вибрации.
В таких, как погрузочно-разгрузочные и шарнирно-сочлененные роботы. Щелевые муфты предлагаются в сериях RL и RS для различных комбинаций наружного диаметра и длины.
Муфты серии RL имеют большую длину, что обеспечивает большую возможность параллельного смещения, повышенную жесткость на кручение и большие расстояния между валами.
Муфты серии RS предназначены для установки в ограниченном пространстве и обеспечивают возможность параллельного смещения, что является усовершенствованием однодисковой муфты, которая имеет сопоставимый крутящий момент, но не компенсирует параллельное смещение.
Обе серии компенсируют все формы несоосности с низкими нагрузками на подшипники и имеют сбалансированную конструкцию, обеспечивающую частоту вращения до 70 тысяч оборотов в минуту.
Щелевые муфты доступны в виде конструкций с зажимным винтом и установочным винтом с дюймовыми, метрическими, а также дюймовыми и метрическими размерами отверстия в диапазоне от 1,5 до 12 миллиметров.
